C++实现ping功能转载

今天接到需求要实现ping的功能，然后网上查了一些资料，对网络编程的一些函数熟悉了一下，虽然还有一些细节不清楚，但是慢慢积累。

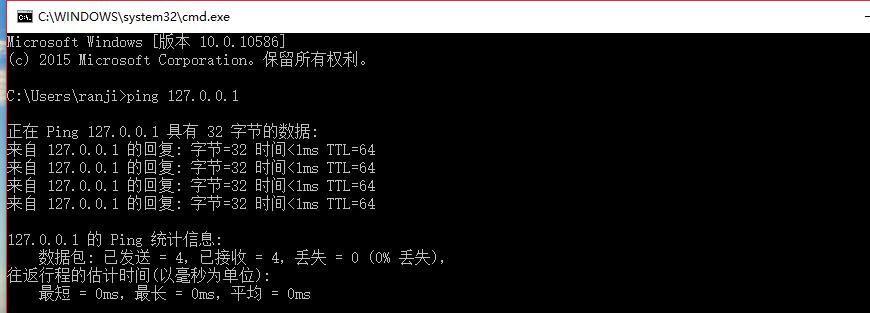

要实现这样的功能：


基础知识

ping的过程是向目的IP发送一个type=8的ICMP响应请求报文，目标主机收到这个报文之后，会向源IP（发送方，我）回复一个type=0的ICMP响应应答报文。

那上面的字节、往访时间、TTL之类的信息又是从哪来的呢？这取决于IP和ICMP的头部。

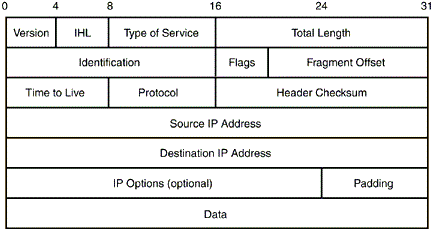

IP头部：


头部内容有点多，我们关心的只有以下几个：

IHL：首部长度。因为IP的头部不是定长的，所以需要这个信息进行IP包的解析，从而找到Data字段的起始点。

　　 另外注意这个IHL是以4个字节为单位的，所以首部实际长度是IHL*4字节。

Time to Live：生存时间，这个就是TTL了。

Data：这部分是IP包的数据，也就是ICMP的报文内容。

ICMP响应请求/应答报文头部：


Type：类型，type=8表示响应请求报文，type=0表示响应应答报文。

Code：代码，与type组合，表示具体的信息，参考这里。

Checksum：检验和，这个是整个ICMP报文的检验和，包括Type、Code、…、Data。

Identifier：标识符，这个一般填入本进程的标识符。

Sequence Number：序号

Data：数据部分

上面是标准的ICMP报文，一般而言，统计ping的往返时间的做法是，在ICMP报文的Data区域写入4个字节的时间戳。

在收到应答报文时，取出这个时间戳与当前的时间对比即可。

Ping程序实现步骤

  1. 创建类型为SOCK_RAW的一个套接字，同时设定协议IPPROTO_ICMP。
  2. 创建并初始化ICMP头。
  3. 调用sendto或WSASendto，将ICMP请求发给远程主机。
  4. 调用recvfrom或WSARecvfrom，以接收任何ICMP响应。

源代码

ping.h

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64

#pragma once

//在默认windows.h会包含winsock.h，当你包含winsock2.h就会冲突，因此在包含windows.h前需要定义一个宏,#define WIN32_LEAN_AND_MEAN ;去除winsock.h
//要么将#include <winsock2.h>放在#include<windows.h>前面或者直接去掉#include<windows.h>

#include <winsock2.h>
#pragma comment(lib, "WS2_32")    // 链接到WS2_32.lib

#define DEF_PACKET_SIZE 32
#define ECHO_REQUEST 8
#define ECHO_REPLY 0

struct IPHeader
{
    BYTE m_byVerHLen; //4位版本+4位首部长度
    BYTE m_byTOS; //服务类型
    USHORT m_usTotalLen; //总长度
    USHORT m_usID; //标识
    USHORT m_usFlagFragOffset; //3位标志+13位片偏移
    BYTE m_byTTL; //TTL
    BYTE m_byProtocol; //协议
    USHORT m_usHChecksum; //首部检验和
    ULONG m_ulSrcIP; //源IP地址
    ULONG m_ulDestIP; //目的IP地址
};

struct ICMPHeader
{
    BYTE m_byType; //类型
    BYTE m_byCode; //代码
    USHORT m_usChecksum; //检验和
    USHORT m_usID; //标识符
    USHORT m_usSeq; //序号
    ULONG m_ulTimeStamp; //时间戳（非标准ICMP头部）
};

struct PingReply
{
    USHORT m_usSeq;
    DWORD m_dwRoundTripTime;
    DWORD m_dwBytes;
    DWORD m_dwTTL;
};

class CPing
{
public:
    CPing();
    ~CPing();
    BOOL Ping(DWORD dwDestIP, PingReply *pPingReply = NULL, DWORD dwTimeout = 2000);
    BOOL Ping(char *szDestIP, PingReply *pPingReply = NULL, DWORD dwTimeout = 2000);
private:
    BOOL PingCore(DWORD dwDestIP, PingReply *pPingReply, DWORD dwTimeout);
    USHORT CalCheckSum(USHORT *pBuffer, int nSize);
    ULONG GetTickCountCalibrate();
private:
    SOCKET m_sockRaw;
    WSAEVENT m_event;
    USHORT m_usCurrentProcID;
    char *m_szICMPData;
    BOOL m_bIsInitSucc;
private:
    static USHORT s_usPacketSeq;
};

ping.h

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197

#include "ping.h"
#include <iostream>
USHORT CPing::s_usPacketSeq = 0;

CPing::CPing() :m_szICMPData(NULL),m_bIsInitSucc(FALSE)
{
    WSADATA WSAData;
    //WSAStartup(MAKEWORD(2, 2), &WSAData);
    if (WSAStartup(MAKEWORD(1, 1), &WSAData) != 0)
    {
        /*如果初始化不成功则报错，GetLastError()返回发生的错误信息*/
        printf("WSAStartup() failed: %d\n", GetLastError());
        return;
    }
    m_event = WSACreateEvent();
    m_usCurrentProcID = (USHORT)GetCurrentProcessId();
    //setsockopt(m_sockRaw);
    /*if ((m_sockRaw = WSASocket(AF_INET, SOCK_RAW, IPPROTO_ICMP, NULL, 0, 0)) != SOCKET_ERROR)
    {
        WSAEventSelect(m_sockRaw, m_event, FD_READ);
        m_bIsInitSucc = TRUE;

        m_szICMPData = (char*)malloc(DEF_PACKET_SIZE + sizeof(ICMPHeader));

        if (m_szICMPData == NULL)
        {
            m_bIsInitSucc = FALSE;
        }
    }*/
    m_sockRaw = WSASocket(AF_INET, SOCK_RAW, IPPROTO_ICMP, NULL, 0, 0);
    if (m_sockRaw == INVALID_SOCKET)
    {
        std::cerr << "WSASocket() failed:" << WSAGetLastError ()<< std::endl;  //10013 以一种访问权限不允许的方式做了一个访问套接字的尝试。
    }
    else
    {
        WSAEventSelect(m_sockRaw, m_event, FD_READ);
        m_bIsInitSucc = TRUE;

        m_szICMPData = (char*)malloc(DEF_PACKET_SIZE + sizeof(ICMPHeader));

        if (m_szICMPData == NULL)
        {
            m_bIsInitSucc = FALSE;
        }
    }
}

CPing::~CPing()
{
    WSACleanup();

    if (NULL != m_szICMPData)
    {
        free(m_szICMPData);
        m_szICMPData = NULL;
    }
}

BOOL CPing::Ping(DWORD dwDestIP, PingReply *pPingReply, DWORD dwTimeout)
{
    return PingCore(dwDestIP, pPingReply, dwTimeout);
}

BOOL CPing::Ping(char *szDestIP, PingReply *pPingReply, DWORD dwTimeout)
{
    if (NULL != szDestIP)
    {
        return PingCore(inet_addr(szDestIP), pPingReply, dwTimeout);
    }
    return FALSE;
}

BOOL CPing::PingCore(DWORD dwDestIP, PingReply *pPingReply, DWORD dwTimeout)
{
    //判断初始化是否成功
    if (!m_bIsInitSucc)
    {
        return FALSE;
    }

    //配置SOCKET
    sockaddr_in sockaddrDest;
    sockaddrDest.sin_family = AF_INET;
    sockaddrDest.sin_addr.s_addr = dwDestIP;
    int nSockaddrDestSize = sizeof(sockaddrDest);

    //构建ICMP包
    int nICMPDataSize = DEF_PACKET_SIZE + sizeof(ICMPHeader);
    ULONG ulSendTimestamp = GetTickCountCalibrate();
    USHORT usSeq = ++s_usPacketSeq;
    memset(m_szICMPData, 0, nICMPDataSize);
    ICMPHeader *pICMPHeader = (ICMPHeader*)m_szICMPData;
    pICMPHeader->m_byType = ECHO_REQUEST;
    pICMPHeader->m_byCode = 0;
    pICMPHeader->m_usID = m_usCurrentProcID;
    pICMPHeader->m_usSeq = usSeq;
    pICMPHeader->m_ulTimeStamp = ulSendTimestamp;
    pICMPHeader->m_usChecksum = CalCheckSum((USHORT*)m_szICMPData, nICMPDataSize);

    //发送ICMP报文
    if (sendto(m_sockRaw, m_szICMPData, nICMPDataSize, 0, (struct sockaddr*)&sockaddrDest, nSockaddrDestSize) == SOCKET_ERROR)
    {
        return FALSE;
    }

    //判断是否需要接收相应报文
    if (pPingReply == NULL)
    {
        return TRUE;
    }

    char recvbuf[256] = { "\0" };
    while (TRUE)
    {
        //接收响应报文
        if (WSAWaitForMultipleEvents(1, &m_event, FALSE, 100, FALSE) != WSA_WAIT_TIMEOUT)
        {
            WSANETWORKEVENTS netEvent;
            WSAEnumNetworkEvents(m_sockRaw, m_event, &netEvent);

            if (netEvent.lNetworkEvents & FD_READ)
            {
                ULONG nRecvTimestamp = GetTickCountCalibrate();
                int nPacketSize = recvfrom(m_sockRaw, recvbuf, 256, 0, (struct sockaddr*)&sockaddrDest, &nSockaddrDestSize);
                if (nPacketSize != SOCKET_ERROR)
                {
                    IPHeader *pIPHeader = (IPHeader*)recvbuf;
                    USHORT usIPHeaderLen = (USHORT)((pIPHeader->m_byVerHLen & 0x0f) * 4);
                    ICMPHeader *pICMPHeader = (ICMPHeader*)(recvbuf + usIPHeaderLen);

                    if (pICMPHeader->m_usID == m_usCurrentProcID //是当前进程发出的报文
                        && pICMPHeader->m_byType == ECHO_REPLY //是ICMP响应报文
                        && pICMPHeader->m_usSeq == usSeq //是本次请求报文的响应报文
                        )
                    {
                        pPingReply->m_usSeq = usSeq;
                        pPingReply->m_dwRoundTripTime = nRecvTimestamp - pICMPHeader->m_ulTimeStamp;
                        pPingReply->m_dwBytes = nPacketSize - usIPHeaderLen - sizeof(ICMPHeader);
                        pPingReply->m_dwTTL = pIPHeader->m_byTTL;
                        return TRUE;
                    }
                }
            }
        }
        //超时
        if (GetTickCountCalibrate() - ulSendTimestamp >= dwTimeout)
        {
            return FALSE;
        }
    }
}

USHORT CPing::CalCheckSum(USHORT *pBuffer, int nSize)
{
    unsigned long ulCheckSum = 0;
    while (nSize > 1)
    {
        ulCheckSum += *pBuffer++;
        nSize -= sizeof(USHORT);
    }
    if (nSize)
    {
        ulCheckSum += *(UCHAR*)pBuffer;
    }

    ulCheckSum = (ulCheckSum >> 16) + (ulCheckSum & 0xffff);
    ulCheckSum += (ulCheckSum >> 16);

    return (USHORT)(~ulCheckSum);
}

ULONG CPing::GetTickCountCalibrate()
{
    static ULONG s_ulFirstCallTick = 0;
    static LONGLONG s_ullFirstCallTickMS = 0;

    SYSTEMTIME systemtime;
    FILETIME filetime;
    GetLocalTime(&systemtime);
    SystemTimeToFileTime(&systemtime, &filetime);
    LARGE_INTEGER liCurrentTime;
    liCurrentTime.HighPart = filetime.dwHighDateTime;
    liCurrentTime.LowPart = filetime.dwLowDateTime;
    LONGLONG llCurrentTimeMS = liCurrentTime.QuadPart / 10000;

    if (s_ulFirstCallTick == 0)
    {
        s_ulFirstCallTick = GetTickCount();
    }
    if (s_ullFirstCallTickMS == 0)
    {
        s_ullFirstCallTickMS = llCurrentTimeMS;
    }

    return s_ulFirstCallTick + (ULONG)(llCurrentTimeMS - s_ullFirstCallTickMS);
}

main.cpp

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

#include <winsock2.h>
#include <stdio.h>
#include "ping.h"

int main(void)
{
    CPing objPing;

    char *szDestIP = "127.0.0.1";
    PingReply reply;

    printf("Pinging %s with %d bytes of data:\n", szDestIP, DEF_PACKET_SIZE);
    while (TRUE)
    {
        objPing.Ping(szDestIP, &reply);
        printf("Reply from %s: bytes=%d time=%ldms TTL=%ld\n", szDestIP, reply.m_dwBytes, reply.m_dwRoundTripTime, reply.m_dwTTL);
        Sleep(500);
    }

    return 0;
}

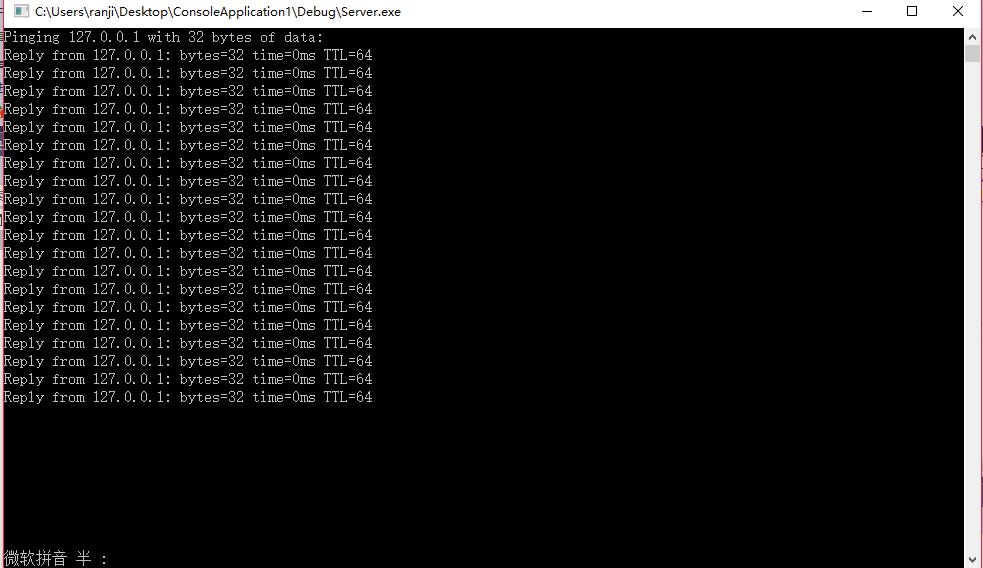

结果：


附录：如何计算检验和

ICMP中检验和的计算算法为：

1、将检验和字段置为0

2、把需校验的数据看成以16位为单位的数字组成，依次进行二进制反码求和

3、把得到的结果存入检验和字段中

所谓二进制反码求和，就是：

1、将源数据转成反码

2、0+0=0 0+1=1 1+1=0进1

3、若最高位相加后产生进位，则最后得到的结果要加1

在实际实现的过程中，比较常见的代码写法是：

1、将检验和字段置为0

2、把需校验的数据看成以16位为单位的数字组成，依次进行求和，并存到32位的整型中

3、把求和结果中的高16位(进位)加到低16位上，如果还有进位，重复第3步[实际上，这一步最多会执行2次]

4、将这个32位的整型按位取反，并强制转换为16位整型(截断)后返回

其中也遇到了很多问题，头文件包含，WSAStartup函数初始化失败。。。
